電動多回轉鑄鐵法蘭閘閥

更新：2023-05-26 點擊：673

閥門品牌：遠大閥門有限公司
聯系電話： 13918291052

產品介紹

法蘭閘閥是連接方式為法蘭的閘閥，這種連接方式最為常見。法蘭閘閥在管路中使用時穩定可靠，所以在高壓管路上常采用法蘭閘閥。

法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式。本類閥門在管道中一般應當水平安裝。

閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥（亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。


Z型白色電動調節型多回轉執行器：

Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。本系列執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。

Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥也可用于暗桿閥，可對閥門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。

Z型白色電動調節型多回轉執行器分類：

按控制方式分∶普通型、智能開關型、智能調節型( Profibus現場總線、Modbus現場總線、Hart現場總線、FF現場總線、Device Net現場總線);

按防護類型分:戶外型和防爆型;

按連接方式分∶轉矩型和推力型;

Z型白色電動調節型多回轉執行器記住指標：

輸入信號	4mA-20mA；無源接觸點
供電電源	常規	三相:AC380V（50HZ）
		三相:AC380V（50HZ）
	特殊	單相:AC220V AC110V（50HZ、60HZ）
		直流:DC12V（50HZ）
基本誤差限	≤1%
防護等級	IP65、IP68
防爆型等級	Exdll BT4、Exdll CT4
環境溫度	-30℃~+70℃（可選-40℃~+100℃）
環境濕度	≤95%（25℃）
電機工作制：標配長時電機，F級絕緣

Z型白色電動調節型多回轉執行器結構圖：

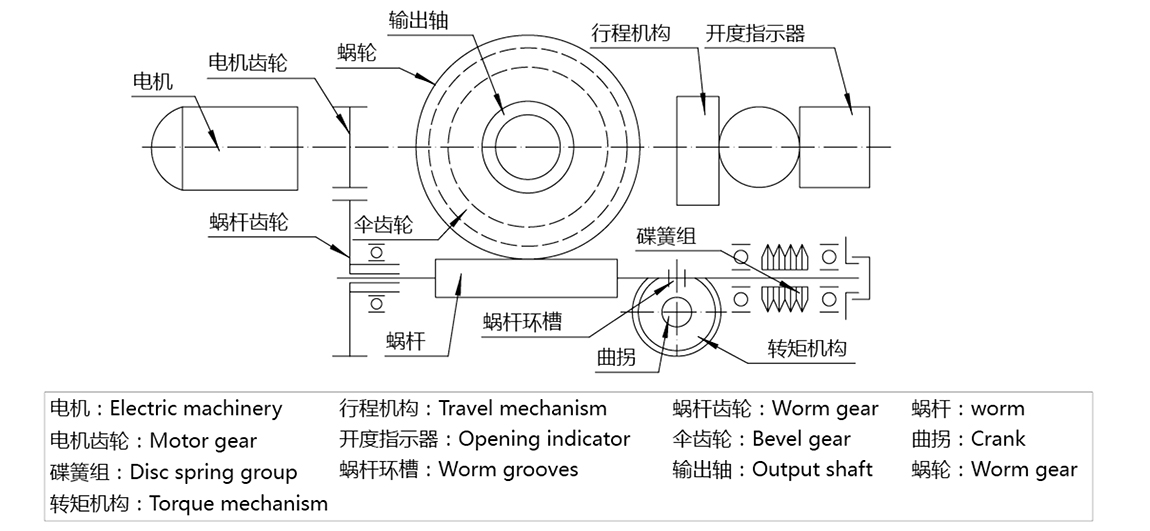

閥門電動裝置有六個部分組成：電機，減速器，控制機構，手-電動切換機構，手輪部件及電氣部分，其傳動原理見圖一。


1、電動機:采用YDF2-W戶外型三相異步電機，該電機為短時工作制，額定持續工作時間為10分鐘。

2、減速器∶由一對正齒輪和蝸輪付組成，電動機的動力經減速器傳遞給輸出軸。

3、控制機構∶由轉矩控制機構，行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示

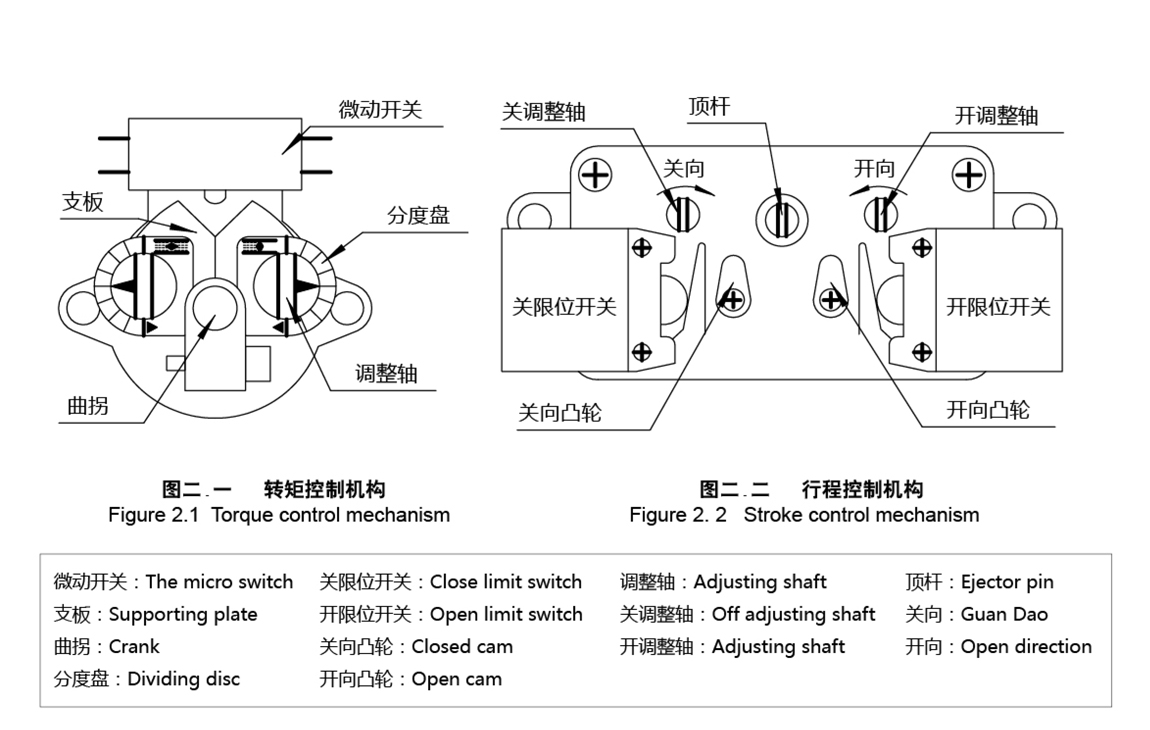

(1)轉矩控制機構(圖二.一)∶由曲拐，擋塊，凸輪分度盤，支板和微動開關組成，當輸出軸受到一定阻轉矩后，蝸桿除旋轉外，還產生軸向位移，帶動曲拐旋轉，同時使擋塊也產生一個角位移，從而迫近凸輪，使支板上抬。當輸出軸上的轉矩增大到預定值時，則支板上抬直至微動開關動作，切斷電源，電機停轉，以實現對電動裝置輸出轉矩的控制。


( 2)行程控制機構（圖二.二)∶由十進位齒輪組，頂桿，凸輪和微動開關組成，簡稱計數器。其工作原理是由減速箱內的一主動小齒輪(Z=8)帶動計數器工作。如果計數器按閥門開或關的位置已經調整好，當計數器隨輸出軸轉到預先調整好的位置（圈數）時，則凸輪將被轉動90°，壓迫微動開關動作，切斷電源，電機停轉，壹實現對電動裝置行程(圈數）的控制。為了控制較多轉圈數的閥門，可調整凸輪轉180°或270°再壓迫微動開關動作。

( 3 )可調式開度指示器(（圖三）︰由減速齒輪組，調節齒輪，閥門開度表盤，凸輪，微動開關，及電位器組成。在現場調試時，可根據所配閥門開關的圈數，將調節齒輪調整到所需的位置，并與減速齒輪組嚙合(在立柱上有所需圈數的數字當閥門在開啟或關閉的過程中，開度盤經減速后轉動，指示閥門的開關量，指示角度與閥門開關量同步，供遠傳指示閥門位置用。


手-電動切換機構(圖四)︰為半自動切換，電動轉變為手動操作需扳動切換手柄，由手動轉變為自動時系自行進行(不需要扳動切換手柄)。由電動變為手動時，即用人工扳動切換手柄，使輸出軸上的中間離合器向上移動，壓迫彈簧。當手柄推到一定位置時之間離合器脫離蝸輪與手動軸爪嚙合，則可使手輪上的作用力通過中間離合器傳到輸出軸上，即成為手動狀態。手動變為電動時自動切換，當電機旋轉帶動蝸輪轉動時直立桿立即倒下，在壓簧作用下中間離合器迅速向蝸輪方向移動，與手動軸脫開，與蝸輪嚙合，則成為電動狀態。

Z型白色電動調節型多回轉執行器外形尺寸圖與尺寸表：



型號	H	H1	F		F1		D	(L)	L	(L1)	L1
型號	H	H1	普通	普通	智能	普通
Z05/10/15	236	96	334	370	204	240	260	392	412	235	255
Z20/30	285	115	372	442	218	288	300	449	499	265	315
Z45/60	335	125	510	570	252	322	495		563		357
Z90/120	352	141	517	587	252	322	508	577	637	360	420
Z180/250	515	137	524	596	296	368	400		748		470
Z350/500	684	348	524	596	296	368	400		748		470
Z700/1000	747	411	524	596	296	368	400		748		470
